ضخامت قلم (Autocad)

تنظیم ضخامت قلم و خطوط در اتوکد؛ روش اختصاص ضخامت به لایه‌ها

یکی از مهم‌ترین مراحل آماده‌سازی نقشه در AutoCAD، تنظیم ضخامت خطوط و نحوه نمایش آن‌ها در هنگام چاپ است. انتخاب ضخامت مناسب برای خطوط باعث می‌شود نقشه خواناتر باشد و اجزای مختلف آن مانند دیوارها، اندازه‌گذاری‌ها، متن‌ها و خطوط کمکی به‌درستی از یکدیگر تفکیک شوند.

در اتوکد روش‌های مختلفی برای کنترل ضخامت قلم وجود دارد. یکی از ساده‌ترین و کاربردی‌ترین روش‌ها، اختصاص ضخامت خط به لایه‌ها (Layer) است.

اختصاص ضخامت خط به لایه در اتوکد

در این روش، ضخامت خطوط بر اساس تنظیمات هر لایه تعیین می‌شود. به عبارت دیگر، به جای اینکه ضخامت هر خط را به‌صورت جداگانه تغییر دهیم، برای هر Layer یک ضخامت مشخص تعریف می‌کنیم.

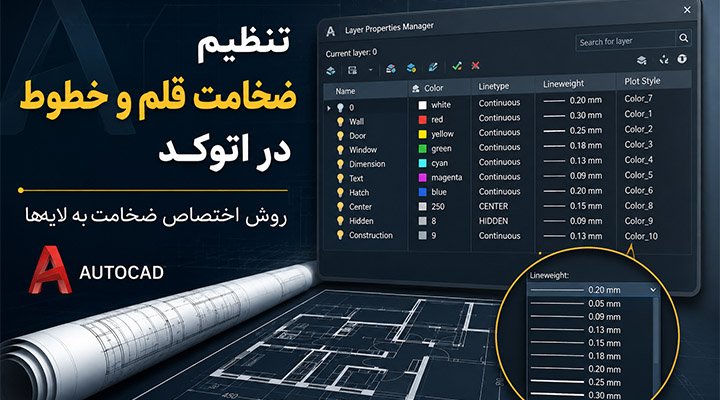

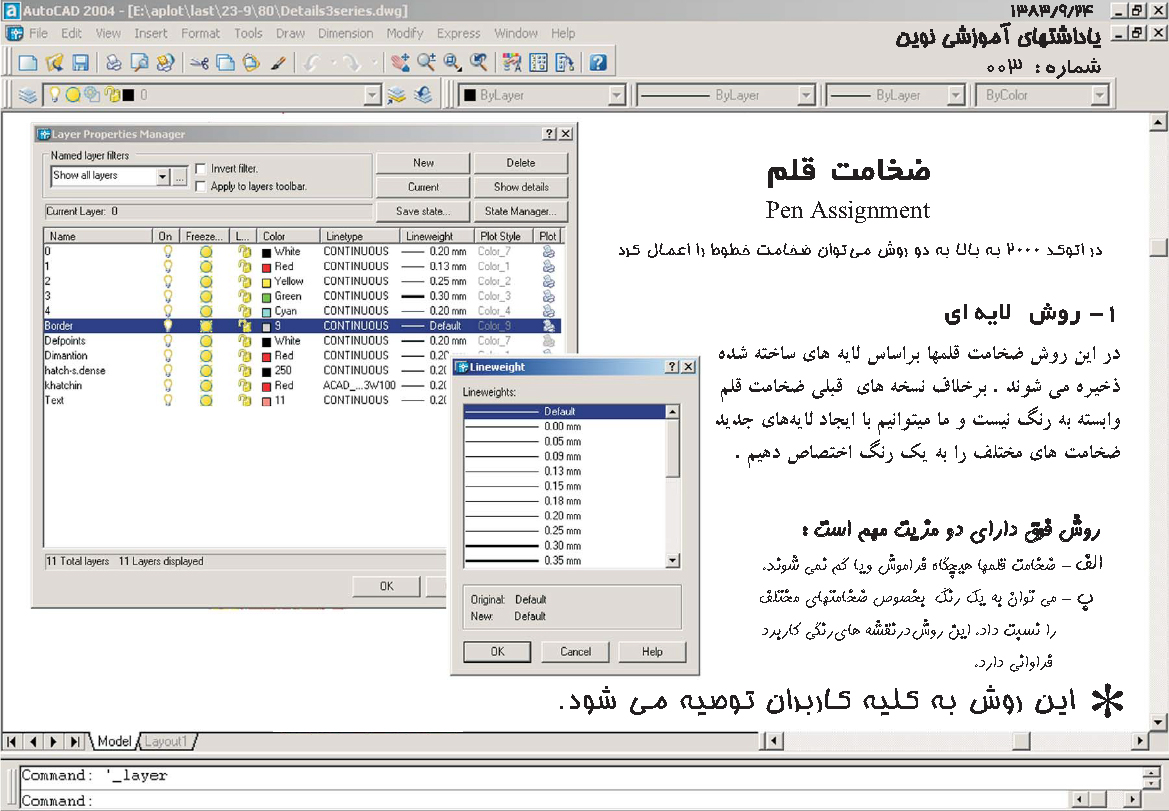

برای انجام این کار می‌توان از پنجره Layer Properties Manager استفاده کرد. در این پنجره، علاوه بر نام لایه و رنگ آن، گزینه‌ای برای تعیین Lineweight وجود دارد.

با انتخاب Lineweight می‌توان ضخامت موردنظر را از فهرست موجود انتخاب کرد؛ برای مثال:

0.05 میلی‌متر
0.09 میلی‌متر
0.13 میلی‌متر
0.15 میلی‌متر
0.18 میلی‌متر
0.20 میلی‌متر
0.25 میلی‌متر
0.30 میلی‌متر
0.35 میلی‌متر

پس از تعیین ضخامت برای یک لایه، تمام اشیایی که روی آن Layer قرار دارند، در صورت استفاده از تنظیم ByLayer، از همان ضخامت پیروی خواهند کرد.

مزیت استفاده از روش ByLayer

استفاده از تنظیمات لایه‌ای باعث می‌شود مدیریت نقشه بسیار ساده‌تر شود. برای مثال می‌توان یک لایه برای دیوارها با ضخامت بیشتر، یک لایه برای اندازه‌گذاری با ضخامت کمتر و لایه‌ای دیگر برای خطوط کمکی با ضخامت بسیار نازک ایجاد کرد.

در این حالت، اگر بعداً نیاز باشد ضخامت یک گروه از خطوط تغییر کند، کافی است تنظیمات Lineweight همان لایه را تغییر دهیم و نیازی به انتخاب و ویرایش تک‌تک خطوط نخواهد بود.

ارتباط رنگ لایه با ضخامت قلم

در بسیاری از شیوه‌های ترسیم و چاپ نقشه‌های اتوکد، رنگ لایه‌ها نیز برای کنترل ضخامت قلم در زمان چاپ مورد استفاده قرار می‌گیرد. به همین دلیل بهتر است از ابتدا یک استاندارد مشخص برای نام‌گذاری لایه‌ها، رنگ‌ها و ضخامت خطوط تعریف شود.

به‌عنوان نمونه، می‌توان برای عناصر اصلی نقشه از ضخامت‌های بیشتر و برای جزئیات، نوشته‌ها و خطوط اندازه‌گذاری از ضخامت‌های کمتر استفاده کرد. این کار باعث ایجاد سلسله‌مراتب بصری مناسب در نقشه می‌شود.

نکته مهم در تنظیم ضخامت خطوط

تعیین Lineweight در Layer Properties به‌تنهایی به این معنا نیست که ضخامت خطوط حتماً در صفحه نمایش به همان شکل دیده خواهد شد. برای مشاهده ضخامت واقعی خطوط در محیط اتوکد باید گزینه Display Lineweight فعال باشد.

همچنین هنگام چاپ نقشه، تنظیمات مربوط به Plot Style و فایل‌های CTB یا STB می‌توانند در نحوه خروجی گرفتن از نقشه تأثیر داشته باشند. بنابراین بهتر است تنظیمات لایه‌ها و تنظیمات چاپ به‌صورت هماهنگ انجام شوند.

جمع‌بندی

اختصاص ضخامت قلم به لایه‌ها یکی از روش‌های اصولی برای مدیریت خطوط در اتوکد است. با استفاده از Layer Properties Manager می‌توان برای هر Layer ضخامت مشخصی تعیین کرد و با قرار دادن ویژگی‌های اشیا روی ByLayer، کنترل خطوط را به‌صورت متمرکز انجام داد.

این روش به‌خصوص در پروژه‌های بزرگ که تعداد زیادی لایه و عنصر ترسیمی دارند، باعث افزایش سرعت کار، کاهش خطا و ایجاد نظم بیشتر در نقشه‌ها می‌شود. بنابراین توصیه می‌شود پیش از شروع ترسیم، ساختار لایه‌ها و ضخامت مناسب هر یک مشخص شود تا در مرحله چاپ نیز خروجی استاندارد و خوانایی داشته باشیم.
