یکی از مشکلاتی که بسیاری از کاربران اتوکد، بهخصوص هنگام کار با نسخههای قدیمیتر این نرمافزار، با آن مواجه میشوند، فارسینویسی و نمایش صحیح حروف فارسی در نقشهها است. در صورتی که فونت فارسی بهدرستی به اتوکد معرفی نشده باشد، نوشتهها ممکن است به شکل نامرتب، جدا از هم یا ناخوانا نمایش داده شوند.
برای حل این مشکل میتوان از فونتهای فارسی سازگار با AutoCAD و ابزارهایی مانند AutoLISP استفاده کرد.
چگونه در اتوکد فارسی بنویسیم؟
برای ایجاد متن فارسی در اتوکد، ابتدا باید فونت مناسب را در اختیار داشته باشیم و آن را در مسیر مربوط به فونتهای اتوکد قرار دهیم. سپس در محیط AutoCAD یک Text Style جدید ایجاد کرده و فونت فارسی موردنظر را به آن اختصاص میدهیم.

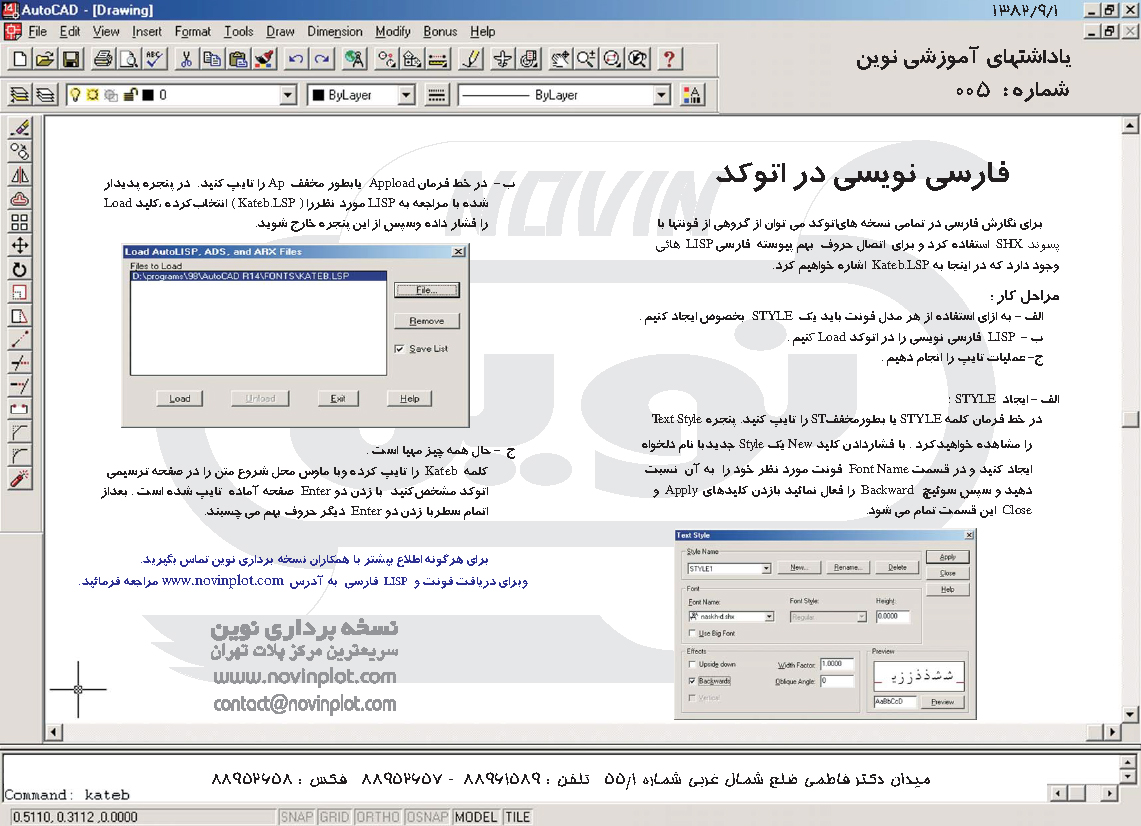

در تصویر این آموزش، نمونهای از ایجاد یک Style جدید و انتخاب فونت فارسی در پنجره Text Style نمایش داده شده است.
مراحل فارسینویسی در اتوکد
۱. ایجاد Text Style
از منوی مربوط به تنظیمات متن، پنجره Text Style را باز کرده و یک Style جدید ایجاد کنید. سپس فونت فارسی موردنظر را در قسمت Font Name انتخاب نمایید.
۲. تنظیم جهت نمایش متن
بسته به نوع فونت و روش فارسینویسی، ممکن است لازم باشد گزینههایی مانند Backward را فعال کنید تا متن فارسی با جهت صحیح نمایش داده شود.
۳. بارگذاری ابزار فارسینویسی
در برخی روشها برای فارسینویسی بهتر در نسخههای قدیمی اتوکد، از فایلهای AutoLISP با پسوند LSP استفاده میشود. این فایلها میتوانند قابلیت فارسینویسی را در محیط اتوکد فراهم کنند.
برای بارگذاری فایل LISP میتوان از دستور زیر استفاده کرد:
APPLOAD
پس از اجرای دستور، فایل LSP موردنظر را انتخاب کرده و آن را در اتوکد Load کنید.
مشکل جدا شدن حروف فارسی در اتوکد
یکی از مشکلات متداول هنگام تایپ فارسی در نسخههای قدیمی AutoCAD، جدا شدن حروف از یکدیگر است. این مشکل معمولاً به دلیل پشتیبانی محدود نسخههای قدیمی اتوکد از زبانهای راستبهچپ و نحوه پردازش حروف فارسی ایجاد میشود.
استفاده از فونتهای SHX فارسی یا ابزارهای فارسینویسی مبتنی بر AutoLISP میتواند این مشکل را تا حد زیادی برطرف کند.
نکته مهم درباره فونتهای اتوکد
فایلهای فونت مورد استفاده در اتوکد معمولاً با فرمتهایی مانند SHX هستند. بنابراین هنگام انتقال نقشه به یک سیستم دیگر، باید فونتهای مورد استفاده نیز همراه فایل DWG منتقل شوند؛ در غیر این صورت ممکن است متنهای فارسی به شکل متفاوتی نمایش داده شوند.
همچنین اگر از فایلهای LISP برای فارسینویسی استفاده میکنید، بهتر است فایل LSP و فونت مربوطه را نیز در کنار پروژه نگهداری کنید.
جمعبندی
فارسینویسی در نسخههای قدیمی اتوکد ممکن است بدون استفاده از فونت و ابزار مناسب با مشکلاتی مانند جدا شدن حروف، نمایش نادرست متن و بههمریختگی نوشتههای فارسی همراه باشد. با ایجاد یک Text Style مناسب، استفاده از فونت فارسی سازگار و در صورت نیاز بارگذاری فایل AutoLISP از طریق دستور APPLOAD میتوان این مشکلات را برطرف کرد.
در این آموزش، نحوه ایجاد Style، انتخاب فونت فارسی و استفاده از ابزار LISP برای فارسینویسی در اتوکد بررسی میشود.
