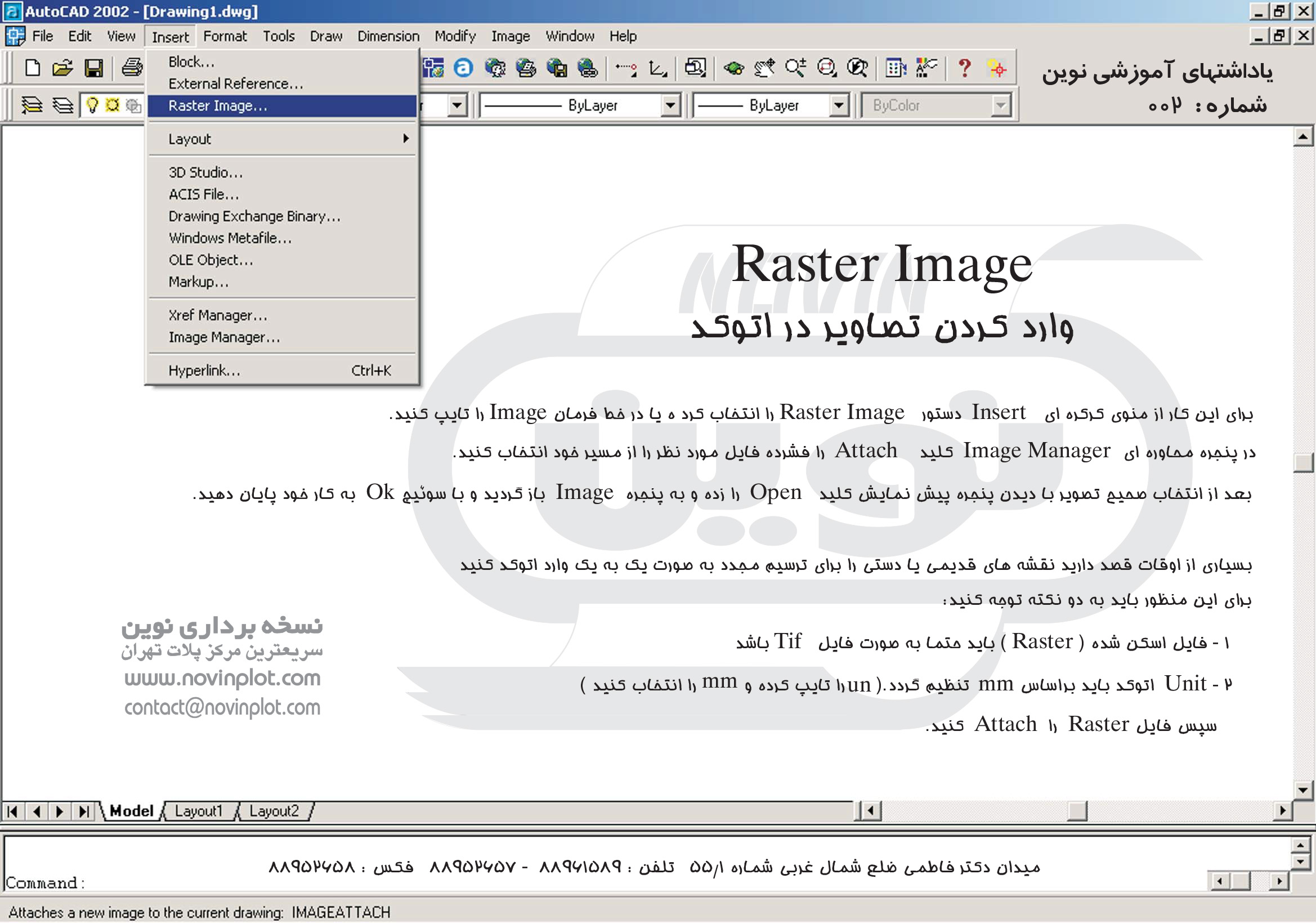

در این آموزش نحوه وارد کردن و اتصال تصاویر (Raster Image) به محیط AutoCAD را بررسی میکنیم. برای این کار از منوی Insert گزینه Raster Image را انتخاب کرده و سپس فایل تصویر موردنظر را از طریق Image Manager به نقشه اضافه میکنیم.
پس از انتخاب تصویر، میتوان محل قرارگیری و ابعاد آن را در محیط اتوکد تعیین کرد. در این روش لازم است به واحد ترسیم نیز توجه داشته باشید تا اندازه تصویر متناسب با نقشه وارد شود.
نکات مهم هنگام وارد کردن تصویر
- فایل تصویر بهتر است با فرمت TIF باشد.
- واحد ترسیم در اتوکد را متناسب با نقشه، برای مثال میلیمتر (mm)، تنظیم کنید.
- پس از انتخاب فایل، آن را بهصورت Attach به نقشه اضافه کنید.
- در صورت نیاز میتوان تصویر اسکنشده یا نقشههای قدیمی را بهعنوان زیرلایه در اتوکد قرار داد و از آن برای ترسیم مجدد و بازسازی نقشه استفاده کرد.
این روش برای استفاده از نقشههای اسکنشده، تصاویر رستر، پلانهای قدیمی و فایلهای تصویری بهعنوان مرجع ترسیم در محیط AutoCAD کاربرد دارد.
