یکی از مشکلات رایج هنگام انتقال فایلهای اتوکد به کامپیوتر دیگر، ناقص باز شدن نقشه یا نمایش نادرست برخی قسمتهای آن است. دلیل این مشکل معمولاً این است که فایل DWG به فایلهای جانبی مانند فونتها (FONT)، تصاویر (IMAGE)، فایلهای XREF و تنظیمات چاپ وابسته است.
برای جلوگیری از این مشکل، اتوکد دستوری کاربردی با نام ETRANSMIT در اختیار کاربران قرار داده است. این دستور تمام فایلهای مرتبط با نقشه را شناسایی کرده و در قالب یک بسته انتقالی جمعآوری میکند.
دستور ETRANSMIT در اتوکد چیست؟
دستور ETRANSMIT برای تهیه یک بسته کامل از فایل اتوکد و تمام فایلهای وابسته به آن استفاده میشود. به این ترتیب، به جای اینکه فایل DWG و فایلهای جانبی آن را جداگانه پیدا و ارسال کنید، اتوکد میتواند آنها را به صورت یک مجموعه در اختیار شما قرار دهد.
این قابلیت بهخصوص زمانی اهمیت دارد که قصد دارید فایل نقشه را برای کارفرما، همکار، دفتر فنی یا یک کامپیوتر دیگر ارسال کنید.
چه فایلهایی همراه نقشه منتقل میشوند؟
بسته به ساختار نقشه، ETRANSMIT میتواند فایلهای مرتبط مختلفی را شناسایی و در بسته انتقال قرار دهد، از جمله:
- فایل اصلی DWG
- فونتهای مورد استفاده در نقشه (FONT / SHX)
- تصاویر و فایلهای Raster Image متصل به نقشه
- فایلهای XREF
- فایلهای تنظیمات چاپ و CTB / STB
- برخی فایلهای وابسته و تنظیمات مورد نیاز نقشه
در نتیجه، احتمال اینکه نقشه در سیستم مقصد با خطا یا کمبود فایل مواجه شود، بسیار کمتر خواهد شد.

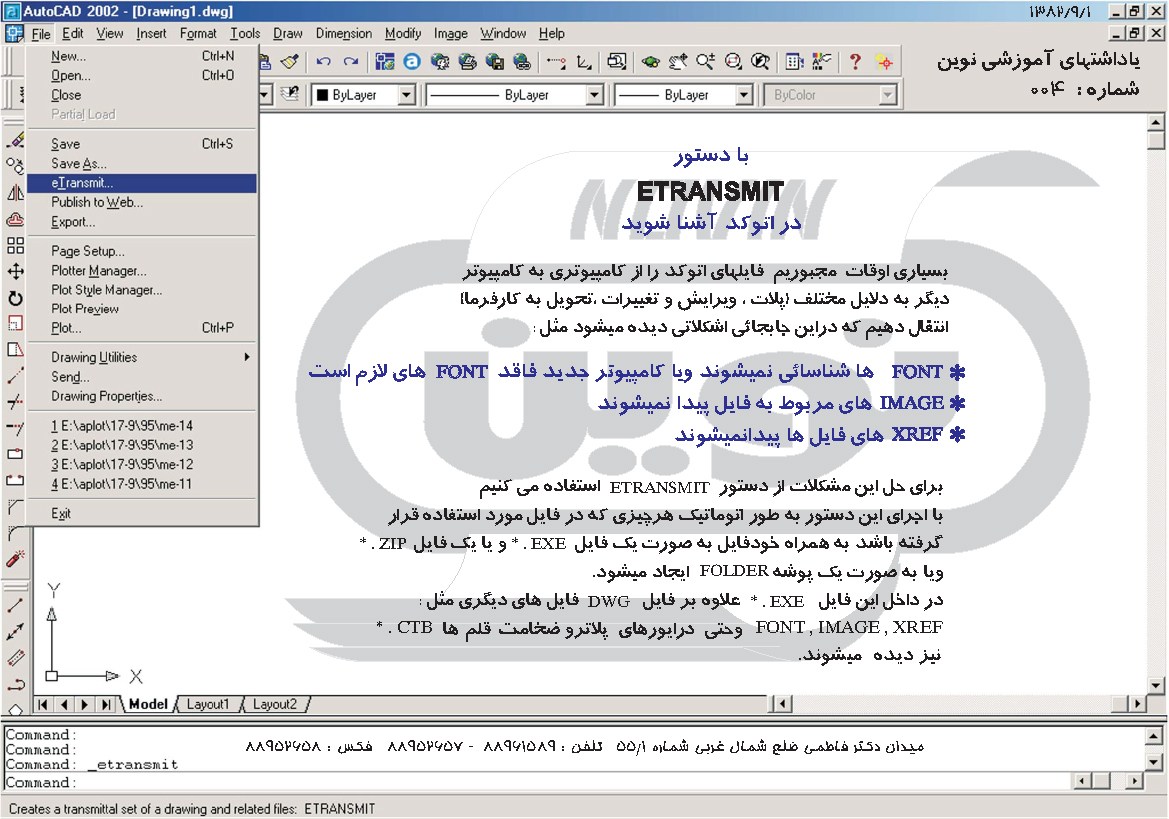

چگونه از دستور ETRANSMIT استفاده کنیم؟
برای استفاده از این قابلیت کافی است در خط فرمان اتوکد عبارت زیر را وارد کنید:
ETRANSMIT
پس از اجرای دستور، اتوکد فایل اصلی و وابستگیهای آن را بررسی میکند و فهرستی از فایلهایی که برای انتقال مورد نیاز هستند نمایش میدهد.
در مرحله بعد میتوانید تنظیمات بسته انتقال را مشخص کنید. در نهایت فایلها معمولاً در قالب یک فایل فشرده مانند ZIP یا بسته انتقالی در اختیار شما قرار میگیرند.
چرا استفاده از ETRANSMIT مهم است؟
فرض کنید یک نقشه معماری را طراحی کردهاید و در آن از چند تصویر، فونت اختصاصی و فایل XREF استفاده شده است. اگر فقط فایل DWG را برای شخص دیگری ارسال کنید، ممکن است نقشه در سیستم او به شکل متفاوتی نمایش داده شود؛ برای مثال تصاویر نمایش داده نشوند، فونتها جایگزین شوند یا فایلهای XREF پیدا نشوند.
با استفاده از ETRANSMIT، فایلهای وابسته نیز همراه نقشه جمعآوری میشوند و انتقال پروژه با اطمینان بیشتری انجام میشود.
نکته مهم
پیش از ارسال پروژه، بهتر است بسته ایجادشده توسط ETRANSMIT را بررسی کنید و مطمئن شوید فایلهای مورد نیاز پروژه در آن قرار گرفتهاند. این کار بهخصوص در پروژههایی که دارای تصاویر، فونتهای اختصاصی، XREF و تنظیمات چاپ خاص هستند اهمیت بیشتری دارد.
جمعبندی
دستور ETRANSMIT یکی از ابزارهای کاربردی اتوکد برای انتقال صحیح پروژههاست. این دستور کمک میکند فایل اصلی DWG به همراه فایلهای وابسته آن در یک مجموعه قرار بگیرد و هنگام انتقال به سیستم دیگر، مشکلاتی مانند مفقود شدن تصاویر، فونتها، XREFها و تنظیمات چاپ به حداقل برسد.
اگر مرتباً فایلهای اتوکد را برای دیگران ارسال میکنید، استفاده از ETRANSMIT میتواند از بسیاری از مشکلات رایج هنگام جابهجایی و تحویل پروژه جلوگیری کند.
